الأسطوانة الناقلة UHMW PE

الأسطوانة الناقل المضادة للتآكل

مكون ناقل خفيف الوزن

منتوج وصف

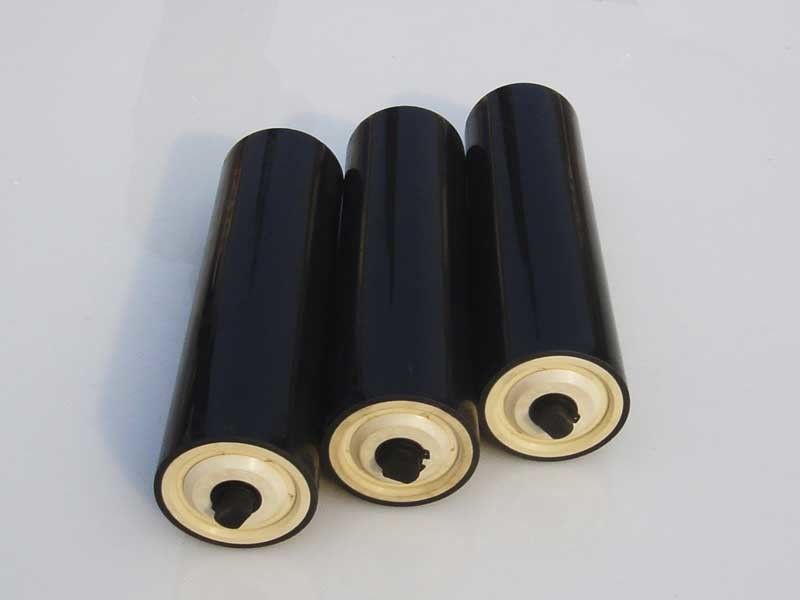

أسطوانة UHMW-PE

المقدمة
تعتبر أسطوانة البولي إيثيلين الجزيئية العالية (UHMW-PE Roller) منتجًا متقدمًا يحل محل الأسطوانة غير القابل للصدأ ، والتي لها بعض العيوب مثل الثقيلة ، سهلة التآكل ، سهلة الالتصاق بمواد النقل ، الكهرباء الساكنة العالية وغيرها.يتضمن أنبوب بولي إيثيلين جزيئي فائق الارتفاع يتم إنتاجه بواسطة تقنية عالية حيث أن جسمه ومقعده وختمه عبارة عن مادة مطاطية بالكامل مصنوعة لمرة واحدة.بعد ذلك ، يتم ختمها بثلاث طبقات من التركيب المقاوم للماء والغبار عبر المتاهة وطريقة الاتصال

المميزات
1. التشحيم الجيد وليس الترابط ، لذلك لا توجد مواد ترابط وتراكم على سطح التباطؤ.ضمان التشغيل الثابت للناقل الحزامي.
2. معامل الاحتكاك أقل بكثير من الفولاذ ، ويقلل من الاحتكاك بين المهمل والحزام ، مما يقلل من القوة الدافعة للحزام الناقل.
3. حياة العمل الطويلة ، 3 ~ 5 مرات من الفولاذ.
4. بسبب الأداء الجيد لـ UHMW-PE ، فإنه يطيل أيضًا من عمر العمل للناقل الحزامي.
5. الوزن الخفيف الذي هو 1/3 ~ 1/2 من وزن الفولاذ ، سهل التركيب والتغيير ، يقلل الصيانة وكثافة اليد العاملة ويقلل أيضًا من الكهرباء بنسبة 25٪.
6. تقليل ضوضاء التشغيل بشكل فعال ، فإن UHMW-PE لديها أداء أفضل في امتصاص الصدمات وأداء التخميد.
7. أداء جيد للحمل وأداء مضاد للتآكل ، يمكن أن يفي بالحمل الثقيل للحزام الناقل وفقًا لتعديل السماكة
8. التكيف مع نطاق كبير من درجة حرارة العمل.(يمكن أن تعمل من -40 ~ 80 ℃)

تطبيق
الأسطوانة الجزيئية العالية الفائقة هي منتج بديل للأسطوانة غير القابل للصدأ ؛إنه مجهز أيضًا في الحزام الناقل ، والذي يستخدم على نطاق واسع في مناجم الفحم والمعادن والموانئ وموقع البناء ومحطة الطاقة والمواد الكيميائية ، خاصة في صناعات الأغذية والأدوية.

بيانات اختبار المقارنة لعمر خدمة القنطرة (أسطوانة UHMW-PE والأسطوانة المعدنية)

رقم المجموعة	تحمل الاختبار	الاختبار الأولي للوقت بالقصور الذاتي	اختبار مسبق للمقاومة الدورانية	حان وقت الفشل	وقت القصور الذاتي بعد الاختبار	ارتفاع درجة الحرارة في الاختبار
المجموعة الأولى	UHMW-PE	536	/	276	107	30
المجموعة الأولى	معدن	142	5.9 × 10^-3	18	لا تعمل	≥60
المجموعة الثانية	UHMW-PE	556	/	423	39	25
المجموعة الثانية	معدن	136	4.0 × 10^-2	7	لا تعمل	≥60
المجموعة الثالثة	UHMW-PE	894	6.8 × 10^-3	536	20	≈30
المجموعة الثالثة	معدن	383	1.4 × 10^-2	52	لا تعمل	≥60
المجموعة الرابعة	UHMW-PE	821	3.9 × 10^-2	536	29	≈30
المجموعة الرابعة	معدن	263	1.8 × 10^-2	121	لا تعمل	≥60

شروط الاختيار
نظرًا للمعايير المختلفة للبكرات في البلدان المختلفة ، سنكون ممتنين للغاية إذا كان بإمكانك تزويدنا برسم التخطيط المقابل لتثبيت الأسطوانة بشكل طبيعي مع المعدات المطابقة.
إذا لم تستطع ، يرجى الرجوع إلى الصورة التالية وتقديم المعلمات الأساسية للحصول على عرض أسعار وإنتاج أفضل: ب ______ مم ؛ د _____ مم ؛ و _____ مم ؛ ح _____ مم ؛ L _____ مم

قطر الدائرة	ينث مم	سماكة الأنبوب	قطر رمح	نوع محدد	نوع الختم	الوزن (كجم)
63.5 ملم	200	3مم	15 ملم	6203/4 ج	نوع المتاهة	1.86
63.5 ملم	600	3مم	15 ملم	6203/4 ج	نوع المتاهة	4.48
76 ملم	200	3 مم	20 ملم	6204/4 ج	نوع المتاهة	2.54
	250	3 مم	20 ملم	6204/4 ج	نوع المتاهة	2.85
	600	3 مم	20 ملم	6204/4 ج	نوع المتاهة	5.82
	750	3 مم	20 ملم	6204/4 ج	نوع المتاهة	7.05
89 ملم	200	3.5 مم	20 ملم	6204 / C4	نوع المتاهة	2.8
	250	3.5 مم	20 ملم	6204 / C4	نوع المتاهة	2.99
	315	3.5 مم	20 ملم	6204 / C4	نوع المتاهة	3.59
	600	3.5 مم	20 ملم	6204 / C4	نوع المتاهة	6.49
	750	3.5 مم	20 ملم	6204 / C4	نوع المتاهة	7.88
	950	3.5 مم	20 ملم	6204 / C4	نوع المتاهة	9.73
108 ملم	250	3.5 مم	25 ملم	6205 / C4	نوع المتاهة	4.3
	315	3.5 مم	25 ملم	6205 / C4	نوع المتاهة	5.07
	380	3.5 مم	25 ملم	6205 / C4	نوع المتاهة	5.87
	465	3.5 مم	25 ملم	6205 / C4	نوع المتاهة	6.89
	530	3.5 مم	25 ملم	6205 / C4	نوع المتاهة	7.7
	600	3.5 مم	25 ملم	6205 / C4	نوع المتاهة	8.54
	750	3.5 مم	25 ملم	6205 / C4	نوع المتاهة	10.37
	950	3.5 مم	25 ملم	6205 / C4	نوع المتاهة	12.78
	1150	3.5 مم	25 ملم	6205 / C4	نوع المتاهة	15.2
	1400	3.5 مم	25 ملم	6205 / C4	نوع المتاهة	18.11
	1600	3.5 مم	25 ملم	6205 / C4	نوع المتاهة	20.7
133 ملم	250	4مم	25 ملم	6305 / ج 4	نوع المتاهة	4.3
	315	4مم	25 ملم	6305 / ج 4	نوع المتاهة	7.12
	380	4 مم	25 ملم	6305 / ج 4	نوع المتاهة	8.23
	465	4 مم	25 ملم	6305 / ج 4	نوع المتاهة	9.62
	530	4 مم	25 ملم	6305 / ج 4	نوع المتاهة	10.7
	600	4 مم	25 ملم	6305 / ج 4	نوع المتاهة	11.86
	700	4 مم	25 ملم	6305 / ج 4	نوع المتاهة	13.53
	800	4 مم	25 ملم	6305 / ج 4	نوع المتاهة	15.17
	950	4 مم	25 ملم	6305 / ج 4	نوع المتاهة	17.66
	1150	4 مم	25 ملم	6305 / ج 4	نوع المتاهة	20.98
	1400	4 مم	25 ملم	6305 / ج 4	نوع المتاهة	25
	1600	4 مم	25 ملم	6305 / ج 4	نوع المتاهة	28.48
159 ملم	315	4.5 مم	30 ملم	6306 / ج 4	نوع المتاهة	9.38
	380	4.5 مم	30 ملم	6306 / ج 4	نوع المتاهة	11.87
	465	4.5 مم	30 ملم	6306 / ج 4	نوع المتاهة	13.8
	530	4.5 مم	30 ملم	6306 / ج 4	نوع المتاهة	15.27
	600	4.5 مم	30 ملم	6306 / ج 4	نوع المتاهة	16.86
	700	4.5 مم	30 ملم	6306 / ج 4	نوع المتاهة	19.13
	800	4.5 مم	30 ملم	6306 / ج 4	نوع المتاهة	21.4
	1150	4.5 مم	30 ملم	6306 / ج 4	نوع المتاهة	29.34
	1400	4.5 مم	30 ملم	6306 / ج 4	نوع المتاهة	35.02
	1600	4.5 مم	30 ملم	6306 / ج 4	نوع المتاهة	39.56
