• يوضح الشكل مخطط هيكل ناقل الحزام المدعوم بالهواء من النوع المختلط.يدور الحزام المطاطي (1) حول بكرة القيادة (2) وبكرة الانحناء (3) ، وبالتالي يتم نقل المواد من قادوس التغذية (5) إلى الصومعة.مجموعة من صناديق الهواء الطويلة والمغلقة المصممة خصيصًا مع أداء منع التسرب الجيد على طول الاتجاه الطولي للناقل ، والمعروفة باسم غرف الهواء.يتكون الجزء العلوي من غرف الهواء (7) على شكل أخدود قرصي (نصف قطر القوس هو R ، وزاوية الأخدود θ) ، وهو ما يسمى حوض الصفيحة (6).يتم دعم الحزام المطاطي بواسطة "وسادة هوائية" على الأخدود ويتم تشغيله بواسطة بكرة محرك (2) ، عملية مستمرة ، لا يزال فرع الحمولة الفارغة مدعومًا بأسطوانة منخفضة مسطحة ، والتي تسمى ناقل الحزام المدعوم بالهواء من النوع المختلط.
  تستخدم مروحة الضغط المتوسط ​​(8) لنفخ الهواء في صندوق الهواء من خلال مدخل الهواء ، ويتدفق الهواء طوليًا على طول صندوق الهواء ، ويملأ صندوق الهواء ليشكل ضغطًا معينًا.ومن خلال صفوف الفتحات الموجودة على حوض الصفيحة (6) التي تفيض في الأخدود بين الفتحات لتشكيل حزام مطاطي ثابت "وسادة هوائية" ودعم المواد ، ولها صلابة وسادة الهواء للضغط المقابل للتكيف مع تغير الحمل ، تغيير الاحتكاك المتداول الصلب للناقل الأصلي الحزام ، يقلل بشكل كبير من مقاومة الاحتكاك.في الوقت نفسه ، يتغلب على ضعف تشغيل موجة الحزام الأسطواني الأصلي ، والعملية مستقرة وموثوقة ، وتأثير توفير الطاقة ملحوظ أيضًا ، وبالتالي تم تحسين السلامة والموثوقية بشكل كبير.

حزام النقل المدعوم بالهواء هو ناقل عالمي ، ويمكن استخدامه على نطاق واسع في الفحم ، والمعادن ، والكهرباء ، والموانئ ، والصناعات الكيماوية ، والميكانيكية ، ومواد البناء وما إلى ذلك ، خاصة أنه يستخدم لنقل الحبوب.يمكنها تلبية متطلبات هذه الصناعات للإنتاجية الكبيرة.
تم استخدام حزام النقل المدعوم بالهواء المقدم من شركتنا على نطاق واسع في العديد من المجالات الصناعية ، كلاً من الصناعة الخفيفة وصناعة النقل.وصلت أقصى مسافة نقل للآلة الواحدة إلى أكثر من كيلومتر واحد.سرعة 6 م / ث أو أكثر.احتل حزام النقل المدعوم بالهواء سوقًا ضخمة في الداخل والخارج في عملية نقل المواد.



مزايا ASBC مقابل الناقلات التقليدية
إنه مصمم لنقل المنتجات الجافة المتدفقة بحرية في جميع أنواع الصناعات ، خاصة في التطبيقات التي يكون فيها احتواء الغبار أمرًا بالغ الأهمية.النقل السلس وتدفق الهواء المستمر يعني بقاء المواد على الحزام الناقل وإزالة الغبار عمليا.
1. قوة صغيرة ، استهلاك منخفض للطاقة ، يقلل من الاحتكاك بين الحزام الناقل وناقل المهمل ، وانخفاض قوة المحرك
2. في ظل نفس الظروف ، تكون قوة الناقل الهوائي هي نفسها قوة التشغيل ، ولا توجد زيادة إضافية في الطاقة.
3. بالمقارنة مع ناقلات الحزام الأخرى ، كمية صغيرة من تباطؤ الناقل ، تكاليف صيانة منخفضة ، عمر خدمة طويل للحزام.
4. مقاومة الاحتكاك الصغيرة للحزام ، تقلل من 10٪ -20٪ من استهلاك طاقة القيادة
5. النقل المغلق يمكن أن يتجنب الغبار المتطاير وهو صديق للبيئة.
6. إنتاجية عالية
يمكن أن يشكل حزام النقل المدعوم بالهواء أفضل قسم لتحميل المواد.بالمقارنة مع ناقلات الحزام الدوارة ، يمكن تحميلها بمادة 5٪ ~ 15٪ ، وهي مناسبة للتشغيل عالي السرعة (سرعة الحزام لآلة الأسطوانة العامة هي 1.25 rn / s ، وناقل الحزام المدعوم بالهواء بشكل عام 1.6n ∥ ~ 2.0 hu / s) ، يمكنها تحسين قدرة النقل دون زيادة عرض النطاق الترددي.
7. حزام مطاطي خفيف الوزن اختياري وعمر خدمة ممتد
الحزام الناقل بالهواء لديه مقاومة تشغيل منخفضة وتوتر منخفض.يمكن استخدام حزام مطاطي خفيف الوزن.إنه يعمل بسلاسة ، ولا ينفد ، ولا يلبس الشريط قليلاً ، ونادراً ما تحدث ظاهرة التمزق ، وتزيد مدة خدمة الشريط عن الضعف.
8. يمكن استخدامها لترتيب تراجع كبير
حزام النقل المدعوم بالهواء لديه دعم مستمر للغاز ، وتعمل المواد بسلاسة ، وزاوية ميلها أقل من زاوية الاحتكاك الثابت للمادة وحزام النقل.يمكن أن تكون زاوية الميل الفعلية للناقل الحزامى المدعوم بالهواء 18 درجة من آلة الأسطوانة.زيادة إلى 23 درجة.يمكن أيضًا تشغيله بأمان على اليسار واليمين.

1. إن الحزام الناقل المدعوم بالهواء الجديد يحل مشاكل الجيل الأول من الحزام الناقل المدعوم بالهواء.تتميز بخصائص حماية البيئة وتوفير الطاقة وبدء الحمل الثقيل وتوفير التكلفة والتشغيل المستقر وعمر الخدمة الطويل.
2. إنها تلبي متطلبات قدرة المناولة الكبيرة في الموانئ ، المناجم ، الطاقة الكهربائية ، الفحم وغيرها من الصناعات ، إنها تعزز التطبيق الواسع للناقلات الحزامية المدعومة بالهواء.
3. يستبدل حزام النقل الجديد المدعوم بالهواء طريقة تصميم زاوية الأخدود الواحد بتصميم زاوية الأخدود الثانوي.هيكل غرف الهواء أكثر علمية ومعقولة ، ويتغلب على ظاهرة حافة فرك الشريط ، ويحسن تأثير التشغيل بنسبة 20٪ ، ويتم توفير استهلاك الغاز بنسبة 15٪.
4. الحزام الناقل الهوائي الجديد يستبدل غرف اللحام الهوائية ذات القطعة الواحدة للجيل الأول بصندوق الهواء المدمج.الهيكل جديد ، المظهر جميل.تم تحسين القوة والالتواء ومقاومة الانحناء لصندوق الهواء بشكل كبير ، تمت إضافة جهاز تقسيم الرياح.لا يمكن للجهاز فقط تقسيم الرياح والتحويل بشكل معقول ، ولكنه يقلل أيضًا بشكل كبير من فقدان مقاومة تدفق الهواء على طول المسار ، وتأثير توفير الطاقة على المستوى الرائد المحلي.

لماذا تختار المزيد من الصناعات ناقل الحزام الهوائي؟
1. سرعة تطوير المعدات التقنية للوجستيات ، تتطلب الآن سير ناقل ذو قدرة عالية للتعامل مع الناقل.
2. في العصر الجديد ، كل مناحي الحياة لديها متطلبات أعلى وأعلى لحماية البيئة ، وسيور النقل بالحزام المدعوم بالهواء هي خيار جيد.
3. مع تطور العصر ، والتقدم التكنولوجي ، فإن نطاق تطبيق ناقل الحزام المدعوم بالهواء سوف يصبح حتمًا أكثر وأكثر اتساعًا ، وحتى يحل محل بعض ناقلات الحزام الدوار.

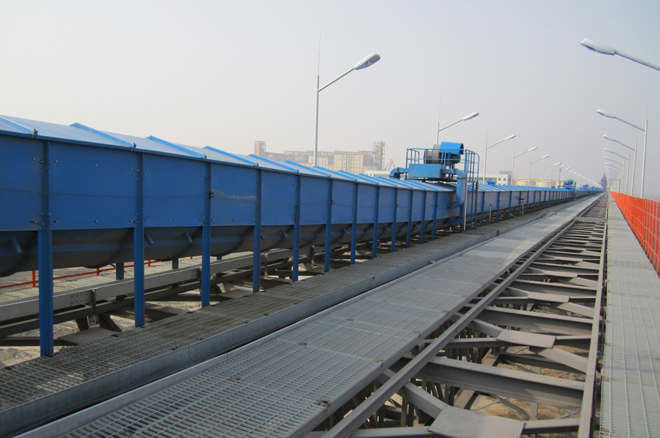

حالات مشروع ناقل الحزام المدعوم بالهواء
