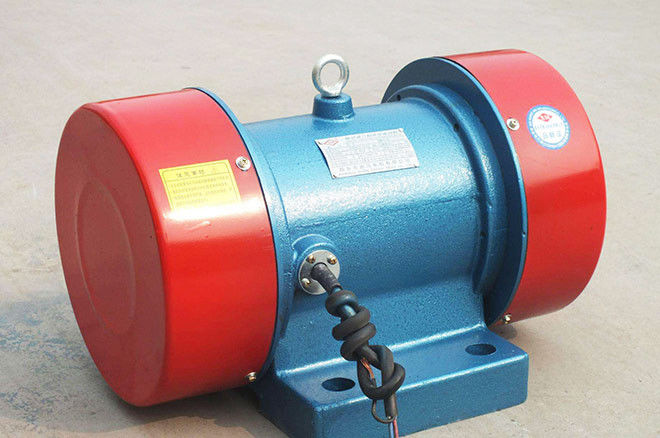

تهتز المحرك

كيف تعمل

يحتوي عمود الخرج لكل طرف للمحرك الاهتزازي على كتلة لا مركزية ثابتة وكتلة غير مركزية قابلة للتعديل.يمكن أن يؤدي ضبط الزاوية بين الكتلة اللامتراكزة القابلة للتعديل والكتلة اللامتراكزة الثابتة إلى تغيير حجم القوة المثيرة.الزاوية بين الكتلة اللامتراكزة القابلة للتعديل والكتلة اللامتراكزة الثابتة هي 0 درجة عند التسليم ، والقوة المثيرة في هذا الوقت هي القوة المثيرة المقدرة لمحرك الاهتزاز F.
انتبه بشكل خاص ، عند ضبط القوة المثيرة ، اضبط الكتلة اللامتراكزة القابلة للتعديل على عمود الخرج عند طرفي محرك الاهتزاز إلى نفس الاتجاه في نفس الاتجاه.
تعديل خطوات القوة المثيرة:
1. قم بإزالة الغطاء الواقي.
2. قم بفك الكتلة اللامتراكزة الخارجية وشد البرغي.
3. يجب تدوير كلا جانبي الكتلة اللامتراكزة في نفس الاتجاه بحيث يتماشى خط المحاذاة الموجود على العمود مع قيمة قوة الإثارة على الكتلة اللامتراكزة مع قيمة قوة الإثارة المطلوبة ، وتحقق مما إذا كان للطرفين نفس الزاوية .



تتوافق قوة الاهتزاز والطاقة بشكل صحيح ، وقوة الاهتزاز كبيرة ، ووزن الجسم خفيف ، والحجم صغير ، والضوضاء الميكانيكية منخفضة.

نظرًا لأن المحرك الاهتزازي عبارة عن اهتزاز من نوع المقاومة القوية بدلاً من الرنين ، فإن له سعة ثابتة.

نطاق تردد الاهتزاز كبير.تردد اهتزاز المحرض الكهرومغناطيسي ثابت ، يساوي بشكل عام معدل خطوة الطاقة ، ويمكن تعديل تردد اهتزاز المحرك الاهتزازي في نطاق واسع عن طريق ضبط سرعة الدوران ، ويمكن تحديد تردد الاهتزاز والسعة بشكل تعسفي وفقًا لـ طرق شاملة مختلفة.

عندما يكون تأثير تذبذب مصدر الطاقة صغيرًا ، يتسبب المثير الكهرومغناطيسي في حدوث تغيير كبير في قوة الإثارة بسبب تغير الجهد ، ولكن في المحرك الاهتزازي ، يكون هذا التغيير صغيرًا جدًا.

مجموعة متعددة الآلات ، يمكن أن تحقق المزامنة الذاتية لإكمال متطلبات العملية المختلفة.

يمكن تغيير اتجاه القوة المثيرة وفقًا لطريقة التثبيت للمحرك الاهتزازي.

لا يمكن ضبط قوة الإثارة والسعة بدون خطوات إلا عن طريق تعديل زاوية الكتلة اللامتراكزة.

الصيانة بسيطة.نظرًا لأن الزنبرك لا يستخدم مثل النوع الكهرومغناطيسي ، يمكن التخلص من أعمال الصيانة مثل ضبط الخلوص وتعديل الوزن ، ويجب فقط إصلاح المحامل بانتظام.

مواصفات كاملة لتلبية احتياجات أنواع مختلفة من اهتزازات عمل الالات.

نوع	سرعة (دورة في الدقيقة)	MCF (ن)	قوة (كيلوواط)	AMP الحالي	وزن (كلغ)		الأبعاد (مم)
						FG	أ	ب	ج	د	ه	F	ميكروغرام	ح	ي	ك	م	ن	دروببولت
الخامس عشر 0.7-2	2870	700	0.15	0.38	12	أ	130	80	136	244	122	182	11	77	147	18	50	140	م 10
الخامس عشر 1.5-2		1500	0.15	0.38	14	أ	130	80	140	244	115	165	11	77	160	20	50	140	م 10
الخامس عشر 2.5-2		2500	0.25	0.58	16	أ	130	80	140	244	115	165	11	77	160	20	50	140	م 10
الخامس عشر 5-2		5000	0.40	1.01	27	أ	150	120	173	390	192	200	18	100	210	24	54	204	م 16
الخامس عشر 8-2		8000	0.75	1.76	45	أ	170	140	192	450	210	220	18	110	225	20	60	224	م 16
الخامس عشر 10-2		10000	1.10	2.30	48	أ	170	140	192	450	210	220	18	110	225	20	60	224	م 16
الخامس عشر 16-2		16000	1.50	3.59	70	أ	200	140	246	473	224	260	18	140	305	25	60	282	م 16
الخامس عشر 20-2		20000	1.80	4.24	96	ب	230	83	258	568	275	280	22	157	330	25	75	325	م 20
الخامس عشر 30-2		30000	2.00	4.92	158	ب	248	105	300	620	300	310	22	172	365	28	75	345	م 20
الخامس عشر 1.5-4	1460	1500	0.15	0.30	14	أ	130	80	140	244	115	165	11	77	160	20	50	140	م 10
الخامس عشر 2.5-4		2500	0.15	0.32	16	أ	130	80	140	244	115	165	11	77	160	20	50	140	م 10
الخامس عشر 5-4		5000	0.25	0.65	36	أ	150	120	173	390	192	200	18	100	210	24	54	204	م 16
الخامس عشر 8-4		8000	0.40	1.14	48	أ	170	140	192	450	210	220	18	110	225	20	60	224	م 16
الخامس عشر 10-4		10000	0.55	1.50	52	أ	170	140	192	450	210	220	18	110	225	20	60	224	م 16
الخامس عشر 16-4		16000	0.75	1.91	70	أ	200	140	246	473	224	260	18	140	305	25	60	282	م 16
الخامس عشر 20-4		20000	1.10	2.60	78	أ	200	140	246	473	224	260	18	140	305	25	60	282	م 16
الخامس عشر 25-4		25000	1.50	3.72	112	ب	230	83	258	568	275	280	22	157	330	25	75	335	م 20
الخامس عشر 32-4		32000	2.00	4.69	140	ب	248	105	300	620	300	310	22	172	365	28	75	345	م 20
الخامس عشر 40-4		40000	2.20	5.06	145	ب	248	105	300	620	300	310	22	172	365	28	75	345	م 20
الخامس عشر 50-4		50000	2.50	6.25	218	ب	280	118	353	645	340	345	26	190	410	35	85	390	مسييه 24
الخامس عشر 75-4		75000	4.00	10.14	275	ب	320	120	373	815	370	405	32	200	435	33	102	410	مسييه 30
الخامس عشر 120-4		120000	8.00	19.40	480	ب	440	140	420	896	420	520	38	225	510	45	130	470	مسييه 36
الخامس عشر 140-4		140000	10.00	24.16	620	ج	460	118	480	940	490	560	38	260	520	35	120	560	مسييه 36
الخامس عشر 160-4		160000	10.00	24.16	660	ج	460	118	480	940	490	550	38	260	520	38	120	550	مسييه 36
الخامس عشر 2.5-6	980	2500	0.25	0.70	38	أ	150	120	197	375	192	200	18	100	265	25	54	204	م 16
الخامس عشر 5-6		5000	0.40	1.23	53	أ	170	140	192	455	210	220	18	110	270	20	60	224	م 16
الخامس عشر 8-6		8000	0.55	1.68	60	أ	170	140	250	455	224	220	18	140	300	20	60	282	م 16
الخامس عشر 10-6		10000	0.75	2.11	74	أ	200	140	246	473	224	260	18	140	305	25	60	282	م 16
الخامس عشر 16-6		16000	1.10	3.03	82	أ	200	140	246	473	230	245	18	140	315	22	60	282	م 16
الخامس عشر 20-6		20000	1.50	3.77	120	ب	230	83	258	568	275	280	22	157	330	25	75	335	م 20
الخامس عشر 30-6		30000	2.20	5.47	160	ب	248	105	300	620	300	310	22	172	365	28	75	345	م 20
الخامس عشر 40-6		40000	3.00	7.20	170	ب	248	105	300	620	300	310	22	172	365	28	75	345	م 20
الخامس عشر 50-6		50000	3.70	9.28	228	ب	280	118	353	645	340	340	26	190	410	35	85	390	مسييه 24
الخامس عشر 75-6		75000	5.50	13.31	340	ب	320	120	373	815	370	405	32	200	435	33	102	410	مسييه 30
الخامس عشر 100-6		100000	7.50	17.93	473	ب	380	140	420	865	420	460	32	225	470	32	120	470	مسييه 30
الخامس عشر 120-6		120000	8.50	19.76	510	ب	440	140	420	896	420	520	38	225	510	45	130	470	مسييه 36
الخامس عشر 140-6		140000	9.50	21.70	660	ج	460	118	480	940	490	560	38	260	520	35	120	560	مسييه 36
الخامس عشر 160-6		160000	12.00	27.37	710	ج	460	118	480	940	490	560	38	260	520	35	120	560	مسييه 36
